Sensor Movimiento Microondas MC042S

Sensor de movimiento con función día/noche.




Ventajas:

  • Encendido basado en movimiento y nivel de luz de ambiente (función día/noche).
  • Tecnología avanzada de microondas para detectar movimientos finos.
  • Diseñado para exterior, capacidad de anti-interferencia reforzada para un correcto funcionamiento bajo lluvia y neblina.
  • Zero-Crossing Point: Proteje al sensor ante "peaks" de corriente.
  • Zona de detección, tiempo y sensor luz pueden ser configurados.

Características:

  • Voltaje de Operación: 220-240VAC (50Hz/60Hz)
  • Carga Máxima: 200W (Resistivo)
  • Tedio Frecuencia: 5.8Ghz, Banda ISM
  • Poder de Transmisión: <0.5mW
  • Consumo: <0.8W(standby), 1.5W(operación)
  • Temporizador: 5s / 90s / 3min / 20min
  • Sensor Luz: 25lux / inhabilitado
  • Sensibilidad de Detección: 50% / 100%
  • Zona de Detección: Max.(D x H): 10m x 4m
  • Detección de Movimiento: 0.5-3m/s
  • Ángulo de Detección: 150º (en muros) / 360º (en cielo)
  • Temperatura de Operación: -35ºC a 60ºC
  • Protección IP: IP65
  • Distancia: 10 metros (max).
  • Altura máxima de instalación: 6 metros.



Diagrama de Conexión


Funcionamiento

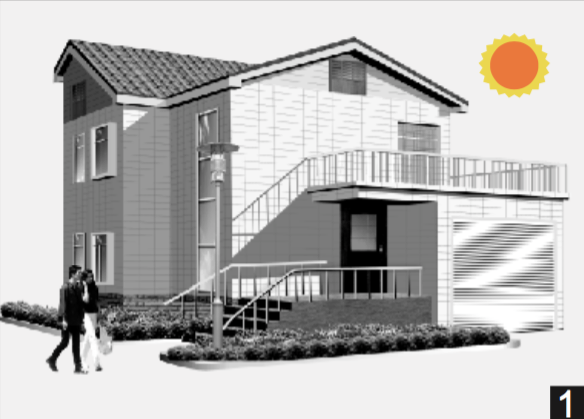

 Con luz natural suficiente, mantiene la luz apagada.

Con luz natural suficiente, mantiene la luz apagada.

 Al anochecer, al detectar movimiento enciende la luz.

Al anochecer, al detectar movimiento enciende la luz.

 Después del tiempo sin detectar movimiento, apaga la luz.

Después del tiempo sin detectar movimiento, apaga la luz.

Al detectar movimiento, luz y ventilador son accionados. Al no detectar movimiento, la iluminación se apaga y el ventilador se mantiene en funcionamiento por el tiempo seleccionado.

Patrón de Detección


Patrón de Detección Equipo Montado (Unidad:Mts) Instalación Sugerida 1 - 1.8 mts


Patrón de Detección Equipo Empotrado (Unidad:Mts) Instalación Sugerida  2.5 - 6 mts
