Los grados de protección IP, IK y la clase eléctrica son especificaciones que aparecen en toda luminaria profesional, pero que muchos instaladores y compradores técnicos interpretan de forma incompleta. Conocerlos en detalle permite elegir el producto correcto para cada aplicación, evitar fallas prematuras y cumplir con las exigencias de proyectos e instalaciones normadas.
Grado de Protección IP (Ingress Protection)
El grado IP está definido por la norma internacional IEC 60529 y clasifica la capacidad de un enclosure eléctrico para resistir el ingreso de sólidos y líquidos. Es reconocido en la mayoría de los países y es el estándar universal para especificar luminarias LED en proyectos de iluminación.
El código IP se compone de dos dígitos:
Primer dígito (0–6): protección contra sólidos y polvo
Segundo dígito (0–9K): protección contra líquidos
Cuando el fabricante usa una X en lugar de un dígito (p. ej., IP6X), indica que ese parámetro no ha sido ensayado o no aplica para esa aplicación.
| Código | Protección | Descripción |
|---|---|---|
| IP0X | Sin protección | Sin ensayo ni protección contra sólidos |
| IP1X | >50 mm | Protegido contra objetos sólidos mayores a 50 mm (ej. mano) |
| IP2X | >12,5 mm | Protegido contra dedos u objetos similares |
| IP3X | >2,5 mm | Protegido contra herramientas y cables gruesos |
| IP4X | >1 mm | Protegido contra herramientas, alambres y objetos delgados |
| IP5X | Protegido contra polvo | Ingreso limitado de polvo que no afecta el funcionamiento |
| IP6X | Hermético al polvo | Ninguna partícula de polvo puede ingresar |
| Código | Protección | Descripción |
|---|---|---|
| IPX0 | Sin protección | Sin ensayo ni protección contra líquidos |
| IPX1 | Goteo vertical | Gotas cayendo verticalmente no afectan el equipo |
| IPX2 | Goteo 15° | Goteo a hasta 15° de la vertical |

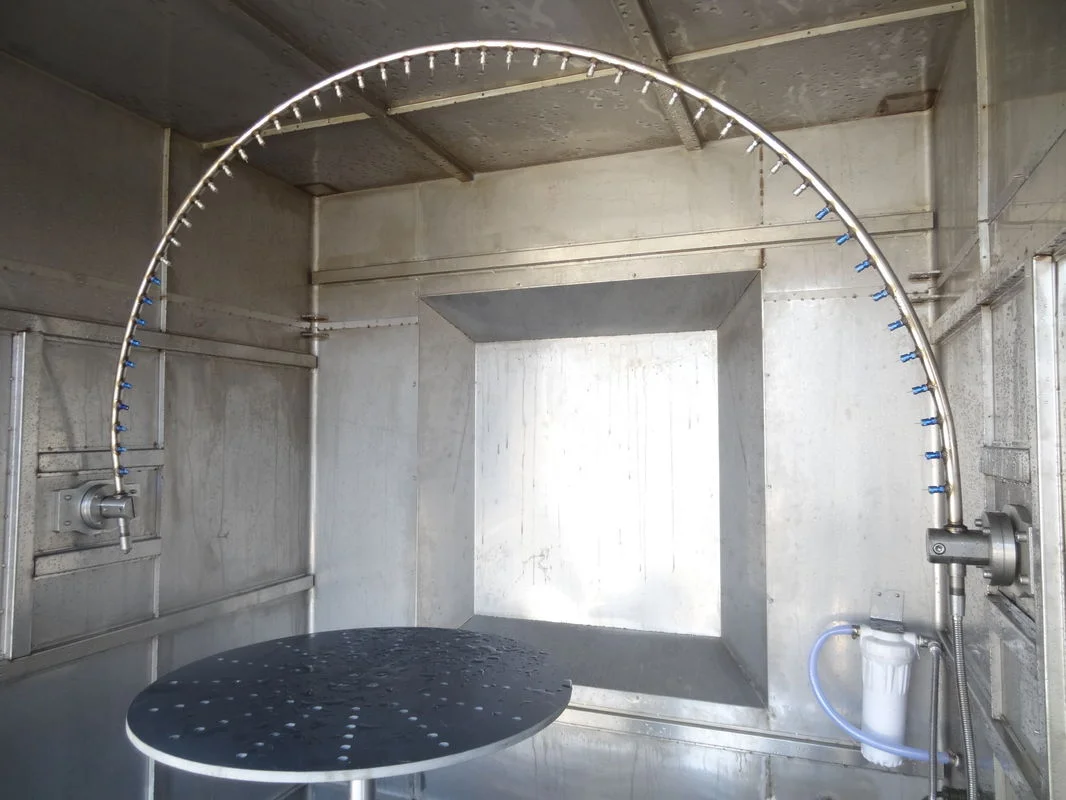

| IPX3 | Lluvia | Agua en spray hasta 60° de la vertical |
| IPX4 | Salpicaduras | Salpicaduras desde cualquier dirección |
| IPX5 | Chorro de agua | Chorro de agua desde cualquier dirección |
| IPX6 | Oleaje / chorro potente | Chorro de agua de alta presión desde cualquier dirección |
| IPX7 | Inmersión temporal | Sumergido hasta 1 metro durante 30 minutos |
| IPX8 | Inmersión continua | Sumergido de forma continua (profundidad y duración declaradas por el fabricante) |
| IPX9K | Alta presión y temperatura | Chorro de agua a alta presión (80 bar) y temperatura elevada desde corta distancia. Máximo grado de protección. |
Grados IP más comunes en luminarias — guía de aplicación
IP20 — Interior seco. Luminarias de oficina, comercio y uso doméstico sin exposición a humedad. No apto para baños ni exteriores.
IP44 — Interior húmedo o exterior decorativo. Baños, terrazas cubiertas, zonas con salpicaduras ocasionales. Protección básica contra polvo y salpicaduras desde cualquier dirección.
IP54 — Exterior con polvo. Instalaciones industriales con presencia de polvo y humedad ambiente. Más robusto que IP44 para entornos exigentes.
IP65 — Exterior estándar. El grado más utilizado en proyectores de área, alumbrado público, fachadas e iluminación de bodegas industriales. Resistente a chorros de agua directos.
IP66 — Exterior severo. Instalaciones expuestas a oleaje, lavados frecuentes con manguera o entornos muy húmedos. Requerido en naves de proceso alimentario y plantas pesqueras.
IP67 — Inmersión temporal. Luminarias que pueden sumergirse hasta 1 metro durante 30 minutos. Fuentes ornamentales, piscinas y aplicaciones subacuáticas de baja profundidad.
IP68 — Inmersión continua. Luminarias diseñadas para operar permanentemente sumergidas. La profundidad y duración específicas deben ser declaradas por el fabricante. Requerido para luminarias submarinas en acuicultura de salmónidos en jaulas de mar.
IP69K — Máxima protección. Resistencia a chorros de agua a alta presión (80 bar) y temperatura elevada desde corta distancia. Combina la protección de IP68 con resistencia a lavado de alta presión. Es el grado más exigente del sistema IP y el estándar de referencia para luminarias submarinas en aplicaciones de Deep Farming. La luminaria TEMPEST 4.0 de EVOLUX ha sido validada en cámara hiperbárica bajo condiciones equivalentes a IP69K a 135 metros de profundidad durante 10 días continuos.
Hacer clic en la imagen para visualizar en mayor tamaño.
Notas importantes sobre el grado IP
IP68 no es siempre mejor que IP65. Las luminarias diseñadas para operar sumergidas utilizan el agua como medio de refrigeración. Operar una luminaria IP68 en el aire puede provocar sobrecalentamiento y falla del equipo, ya que su diseño térmico asume disipación al agua.
El grado IP no garantiza resistencia a corrosión. Una luminaria IP65 resistirá el ingreso de agua, pero si sus materiales no son aptos para ambientes marinos (aluminio sin tratamiento, acero inoxidable incorrecto), la corrosión la deteriorará igualmente. Para instalaciones en agua de mar se requieren tratamientos superficiales adicionales: anodizado duro, recubrimientos antifouling y selección correcta de metales.
Las pruebas de laboratorio no replican exactamente el mundo real. Los sellos de silicona, juntas y policarbonatos cambian sus propiedades con el tiempo bajo condiciones climáticas adversas. Para luminarias en exteriores o sumergidas se recomienda inspección periódica del estado de sellos y cubiertas.
Un fabricante puede especificar distintos IP para distintas partes. Un downlight para baño puede tener IP65 en la cara frontal (que queda expuesta al vapor) e IP20 en la parte trasera (que queda protegida en el plenum). Es una especificación válida y habitual.
Índice de Protección IK
El índice IK está definido por la norma IEC 62262 y clasifica la resistencia de un enclosure contra impactos mecánicos externos. Es especialmente relevante en luminarias de exterior, industria, establecimientos públicos y cualquier instalación expuesta a golpes accidentales o vandalismo.
Los niveles IK van de IK00 (sin protección ensayada) a IK10 (máxima protección), y cada nivel corresponde a una energía de impacto específica medida en Joules.
¿Qué IK necesito según la aplicación?
IK06 o inferior — Luminarias de interior sin riesgo de impacto. Oficinas, comercio, uso doméstico.
IK07 — Interior con tráfico. Pasillos, estacionamientos, zonas de carga y descarga cubiertas.
IK08 — Exterior estándar y uso industrial. El mínimo recomendado para cualquier luminaria instalada en exteriores o en zonas accesibles al público. Proyectores, highbays industriales, alumbrado vial. También es el IK mínimo requerido para luminarias submarinas en acuicultura, donde los impactos durante instalación, maniobras de limpieza y operaciones de alimentación automática son frecuentes.
IK09 — Exterior de alta exigencia. Zonas con riesgo de vandalismo, instalaciones portuarias, estadios.
IK10 — Máxima protección. Aplicaciones con riesgo de impacto severo: luminarias antivandálicas en espacios públicos, instalaciones carcelarias, ambientes industriales de alto riesgo mecánico.
| Índice | Energía de impacto | Equivalencia práctica |
|---|---|---|
| IK00 | No ensayado | Sin datos de protección contra impacto |
| IK01 | 0,14 J | 200 g cayendo desde 7 cm |
| IK02 | 0,20 J | 200 g cayendo desde 10 cm |
| IK03 | 0,35 J | 200 g cayendo desde 17,5 cm |
| IK04 | 0,50 J | 200 g cayendo desde 25 cm |
| IK05 | 0,70 J | 200 g cayendo desde 35 cm |
| IK06 | 1,00 J | 500 g cayendo desde 20 cm |
| IK07 | 2,00 J | 500 g cayendo desde 40 cm |
| IK08 | 5,00 J | 1,7 kg cayendo desde 29 cm — mínimo recomendado para exterior e iluminación acuícola |
| IK09 | 10,00 J | 5 kg cayendo desde 20 cm |
| IK10 | 20,00 J | 5 kg cayendo desde 40 cm — máxima protección disponible |
IP e IK combinados
En muchas especificaciones de proyecto se exige ambos índices simultáneamente. Una especificación habitual para exterior urbano es IP65 + IK08; para luminarias submarinas industriales como las de acuicultura, la referencia es IP68 + IK08 o superior. Ambos índices son independientes y deben verificarse por separado en la ficha técnica del producto.

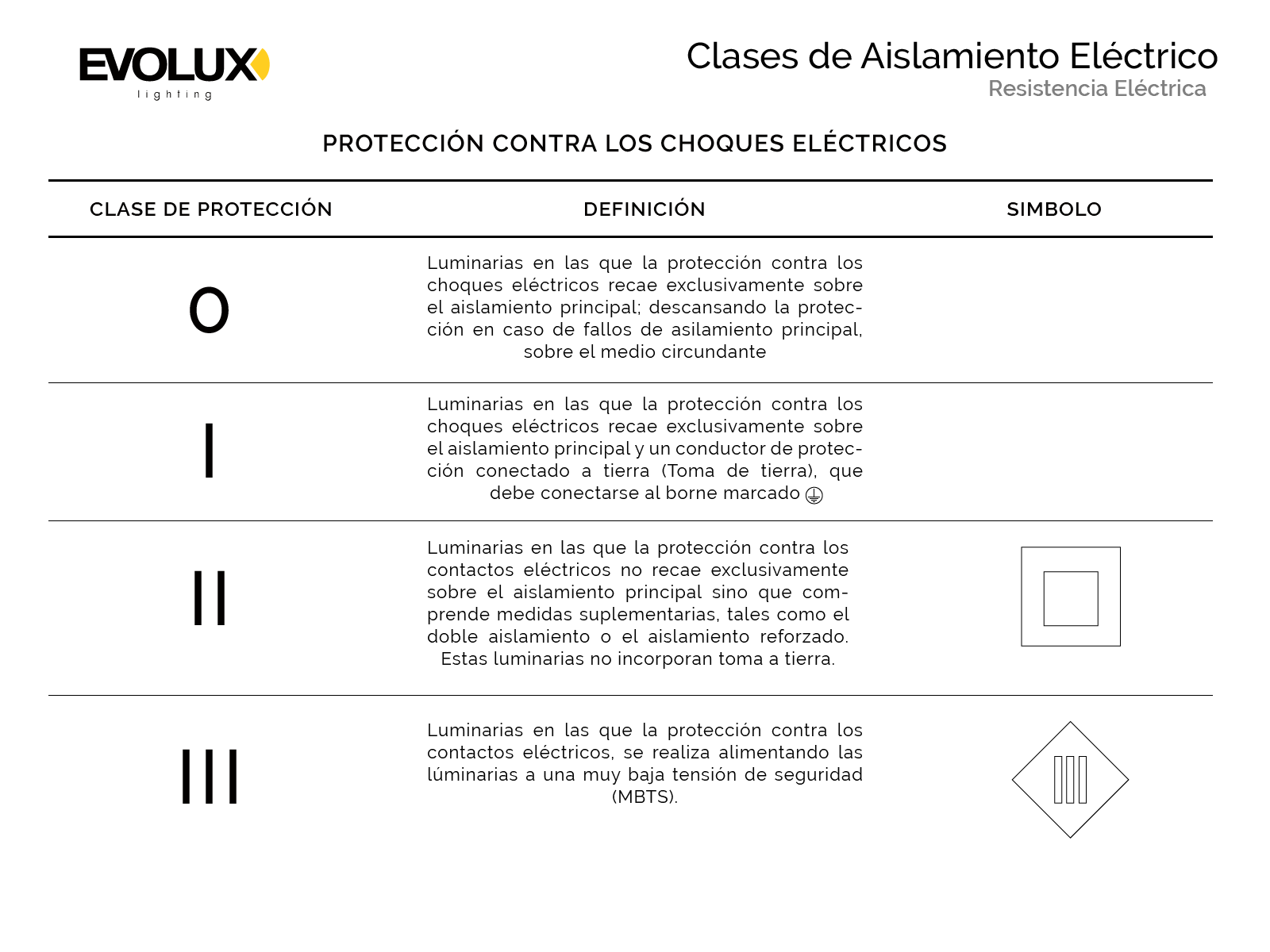

Clases de Aislamiento Eléctrico
La clase de aislamiento eléctrico define cómo una luminaria gestiona la protección contra contactos eléctricos peligrosos, determinando si requiere conexión a tierra y qué nivel de aislamiento incorpora internamente.
Clase 0 — Aislamiento simple sin conexión a tierra. En desuso por razones de seguridad. No se recomienda bajo ningún escenario de uso profesional.
Clase I — Aislamiento simple con conexión a tierra obligatoria. La luminaria debe ir conectada al conductor de protección (tierra) de la instalación, de color verde-amarillo. Es la clase más común en luminarias industriales y comerciales de alta potencia. Si falla el aislamiento, la corriente se deriva a tierra en lugar de electrocutar al usuario.
Clase II (doble aislamiento) — Doble capa de aislamiento independiente. No requiere conexión a tierra porque la seguridad está garantizada por la construcción del producto. Se identifica con el símbolo de dos cuadrados concéntricos (□□). Es la clase preferida para luminarias de bajo voltaje, luminarias de diseño sin masa metálica accesible y aplicaciones donde el circuito de tierra no está garantizado.
Clase III — Alimentación a muy baja tensión de seguridad (TBTS), típicamente 12V o 24V DC proveniente de una fuente SELV. No existe riesgo de electrocución incluso en contacto directo. Utilizada en luminarias de acento, tiras LED, sistemas de bajo voltaje para exteriores y algunas luminarias submarinas donde la seguridad eléctrica en agua es crítica.
Clase eléctrica y seguridad en instalaciones submarinas
Para luminarias submarinas en acuicultura, la clase eléctrica tiene implicancias de seguridad directas para los operarios y para los peces en la jaula. Las soluciones que operan directamente a 220V AC sin aislamiento reforzado representan un riesgo eléctrico real en caso de falla del sello. Las luminarias TEMPEST de EVOLUX operan con drivers de alta eficiencia que garantizan aislamiento galvánico entre la red eléctrica y el módulo LED sumergido, eliminando el riesgo de tensiones peligrosas en el agua de la jaula.
Resumen: cómo leer una ficha técnica de luminaria
Una ficha técnica completa debería especificar, como mínimo:
Grado IP con ambos dígitos declarados (ej. IP65, no IP6X)
Índice IK si la luminaria está destinada a exteriores o uso industrial
Clase eléctrica (I, II o III)
Para IP68: la profundidad y duración específicas del ensayo de inmersión
Para aplicaciones marinas: los materiales del enclosure y tratamientos superficiales
Cuando un fabricante omite alguno de estos datos o usa valores genéricos sin respaldo de ensayo de laboratorio, es señal de alerta que conviene consultar antes de especificar el producto en un proyecto.
Artículo elaborado por el equipo técnico de EVOLUX Lighting — Puerto Varas, Chile.
