Protector de Sobre Tensión Meanwell

Mejor funcionamiento y vida útil de tu inversión

El artefacto diseñado y fabricado por la reconocida empresa Taiwanesa Meanwell, son una protección de inversión ideal a bajo costo. El uso de luminarias LED en ambientes de trabajo industriales con mala calidad de energía, motores, sobre voltajes y transientes constantes en la red reducen considerablemente la vida útil de los componentes electrónicos e inducen a fallas tempranas en estos.

Sobre-tensión Eléctrica

Las sobretensiones transitorias son picos de tensión que alcanzan valores de decenas de kilovoltios y de corta duración, causan la destrucción de los equipos conectados a la red provocando:
•    Daños graves o destrucción de los equipos.
•    Interrupción del servicio.
La sobre tensión eléctrica es una alteración cotidiana en la red eléctrica, que sin una debida protección reduce la vida útil, estropea o quema los equipos electro-electrónicos dependiendo de la intensidad de dicha sobre tensión.

Protección LED

Sobre Voltajes Eléctricos causados por:

  • Rayos: Fenomeno de transientes ultra rápidos y destructivos.
  • Por Maquinarias: Fenomeno repetitivo que apresura el envejecimiento de la luminaria. Problema que pueda causar en daño permanente.

Protecciones contra sobre-tensión:
Un protector de sobretensión, es un dispositivo diseñado para proteger artefactos eléctricos de picos de tensión, ya que gestionan o administran la energía eléctrica de un dispositivo electrónico conectado a este. Un protector de sobretensión intenta regular el voltaje que se aplica a un dispositivo eléctrico, bloqueando o enviando a tierra voltajes superiores a un umbral seguro.
De acuerdo con la capacidad de descarga o nivel de protección (Up), los protectores están divididos en tres tipos.

Protectores Tipo I
Los protectores de sobretensiones que pertenecen a esta clase debe ser equipos capaces de soportar ondas de gran energía del tipo 10/350 μs, y se recomienda su uso en acometidas de baja tensión en el cuadro del tablero general aguas debajo del medidor general.
Los protectores Tipo 1 son necesarios cuando es de esperar una descarga directa de rayo, por ejemplo:
•    Edificios de gran altura con sistema de protección externa contra rayos.
•    Protección de industrias con sistemas de protección externa.
•    Hospitales, edificios públicos o de patrimonio cultural, etc. con distancia inferior a 50 m. de una instalación con protección externa.
•    Protección de viviendas rurales con sistema de protección externa.

Protectores Tipo II
Estos protectores de tipo dos están destinados a la protección general de la instalación, lo ideal es instalarlo aguas abajo del interruptor general del tablero de distribución y aguas abajo del protector del tipo 1.
Algunas de sus características son:
•    Protectores con capacidad para derivar a tierra corrientes altas en curva 8/20 μs.
•    Nivel de protección (Up) medio.
•    Son los más ampliamente utilizados porque ofrecen un nivel de protección compatible con la mayoría de equipos que se conectan a la red de alimentación.
•    Su uso es adecuado como protección media cuando se tengan instalados protectores de Tipo 1 como primer escalón en viviendas y comercio en general.

Protectores Tipo III
Estos protectores son más sensibles, ideales para instalarlos en artefactos delicados. Estos protectores se instalan directamente en el artefacto que deseamos proteger.
Algunas de sus características son:
•    Protectores con capacidad para derivar a tierra corrientes medias en curva 8/20 μs.
•    Nivel de protección (Up) bajo.
•    Deben instalarse para la protección de equipos sensibles tanto en el caso de viviendas como de industria, o en equipos que estén a una distancia superior a 20 m de donde esté instalado el protector de Tipo 2.
•    Deberá ser precedido en la instalación por un protector Tipo 2.



La protección ideal es proteger por escalones, usando los diferentes tipos de protector y seleccionando los dispositivos más adecuados para la instalación.


Conexión SPD Meanwell

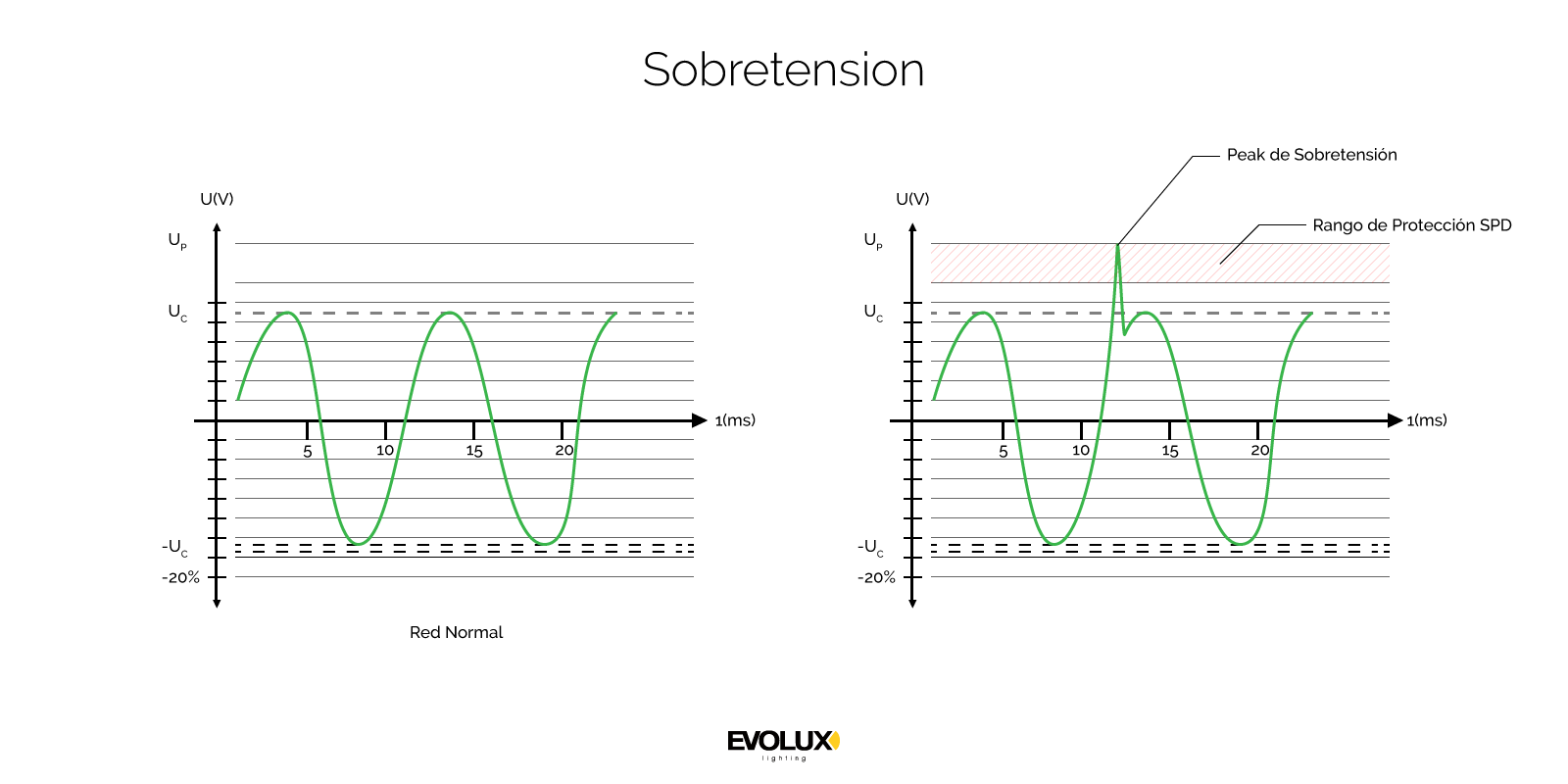

Gráfico de Operación

Uc: tensión a partir de la cual actúa el SPD al considerarse una sobretensión.
Up: tensión residual que soportan las cargas después que el protector actúe.
In: Corriente nominal de descarga, valor pico de una corriente de 8/20 um que el SPD es capaz de descargar un mínimo de 20 veces.
Imax: Este es el valor máximo de una corriente de 8/20 que el SPD es capaz de descargar una vez.

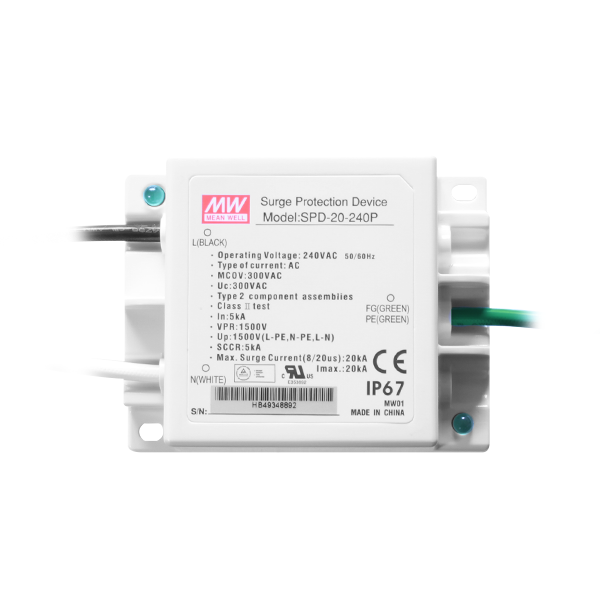

SPD-20 Meanwell


SPD Meanwell

Aplicaciones:

  • Pantallas Publicitarias LED
  • Iluminación Exterior
  • Iluminación Industrial
  • Iluminación Pública
  • Semáforos


Especificaciones:

  • Voltaje de Operación: 240VAC (50/60Hz)
  • Voltaje máximo de operación continua: 300VAC
  • Rango de Protección de Voltaje: 1.5KV (L-FG, N-FG, L-N)
  • Descarga de Corriente Nominal: 5kA
  • Corriente Máxima (8/20us): 20kA
  • Tiempo de Respuesta: <25ns
  • Resistencia: 1600VAC 1 minuto
  • Temperatura de Operación: -40ºC a 70ºC
  • Estándares de Seguridad: UL1449, CS22, ENG1643
  • Dimensiones; 90x70x50mm (LxWxH)
  • IP67

spd

Aviso de Reemplazo: El protector Meanwell cuenta con testigo LED para dar aviso de estar fuera de funcionamiento, que puede haber sido producido por una fuerte descarga o fin de la vida útil normal del aparato. Se recomienda el cambio de inmediato ya que el sistema deja de estar protegido.
