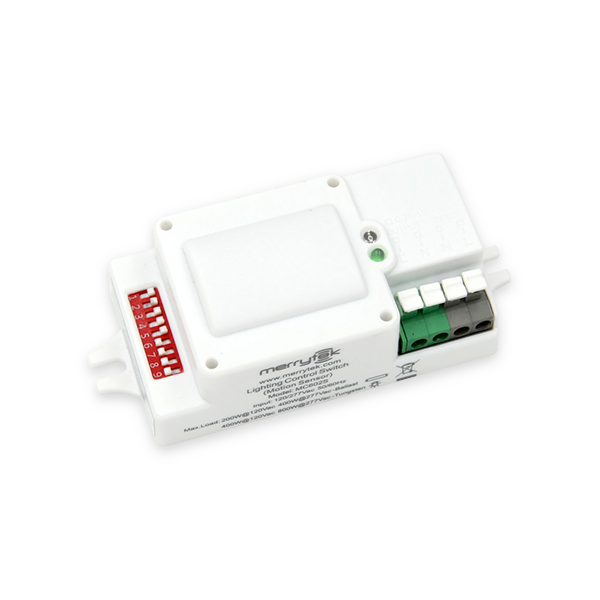

Sensor Movimiento Microondas MC046S

Sensor de movimiento para industrias hasta 15 metros de instalación.

mc034s



Ventajas:

  • Encendido basado en movimiento y nivel de luz de ambiente.
  • Tecnología avanzada de microondas para detectar movimientos finos.
  • Para gran altura de instalación.
  • No afecta en su funcionamiento suciedad que se deposita sobre el equipo.
  • Zero-Crossing Point: Proteje al sensor ante "peaks" de corriente.
  • Zona de detección, tiempo y sensor luz pueden ser configurados.

Características:

  • Voltaje de Operación: 220-240VAC (50Hz/60Hz)
  • Carga Máxima: 400W (Inductivo) / 800W (Resistivo)
  • Tedio Frecuencia: 5.8Ghz, Banda ISM
  • Poder de Transmisión: <0.5mW
  • Consumo: <0.8W(standby), 1.5W(operación)
  • Temporizador: 5s / 90s / 3min / 10min
  • Sensor Luz: 5lux / 15lux / 30lux / 50lux / 100lux / 150lux / inhabilitado
  • Zona de Detección: Max.(D x H): 20m x 15m
  • Sensibilidad de Detección: 25% / 50% / 75% / 100%
  • Detección de Movimiento: 0.5-3m/s
  • Ángulo de Detección: 150º (en muros) / 360º (en cielo)
  • Temperatura de Operación: -35ºC a 60ºC
  • Protección IP: IP20
  • Altura máxima de instalación: 15 metros.

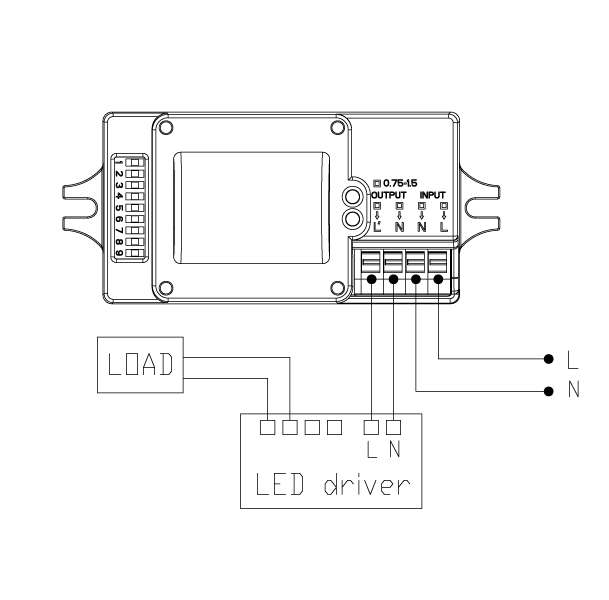

Diagrama de Conexión


Funcionamiento

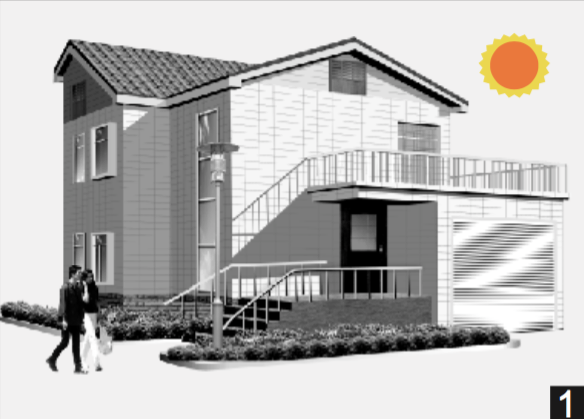

 Mantiene la iluminación apagada con niveles suficientes de luz natural.

Mantiene la iluminación apagada con niveles suficientes de luz natural.

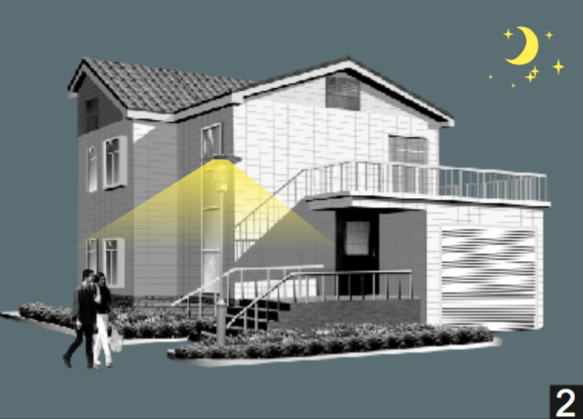

 Enciende automáticamente al detectar movimiento.

Enciende automáticamente al detectar movimiento.

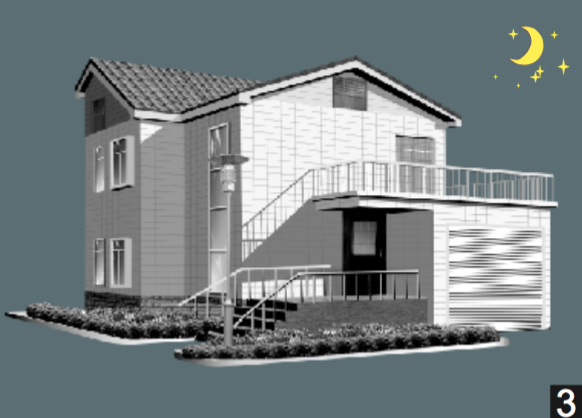

 Apaga al transcurrir el tiempo configurado sin detectar movimiento.

Apaga al transcurrir el tiempo configurado sin detectar movimiento.

Diseñado para trabajar en industrias instalado hasta 15 metros de altura. Gracias a su tecnología de microondas, no afecta la suciedad que se deposita sobre el equipo.

Patrón de Detección


Patrón de Detección Equipo Montado (Unidad:Mts) Instalación Sugerida 4 - 8 mts

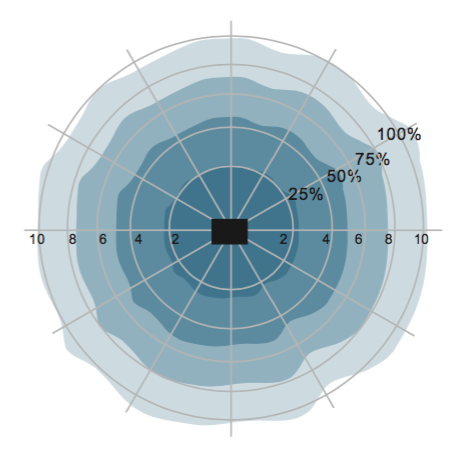

Patrón de Detección Equipo Empotrado (Unidad:Mts) Instalación Sugerida 4 - 15 mts
