Sensor Movimiento Microondas MC040S

Sensor de movimiento para empotrar o esconder en cielos falso.

mc034s



Ventajas:

  • Encendido basado en movimiento y nivel de luz de ambiente.
  • Tecnología avanzada de microondas para detectar movimientos finos.
  • Zero-Crossing Point: Proteje al sensor ante "peaks" de corriente.
  • Zona de detección, tiempo y sensor luz pueden ser configurados.
  • Puede ser instalado sobre un cielo falso (sin quedar a la vista) o empotrado en él.

Características:

  • Voltaje de Operación: 220-240VAC (50Hz/60Hz)
  • Carga Máxima: 400W (Inductivo) / 800W (Resistivo)
  • Tedio Frecuencia: 5.8Ghz, Banda ISM
  • Poder de Transmisión: <0.5mW
  • Consumo: <0.8W(standby), 1.5W(operación)
  • Temporizador Canal 1: 5s / 30s / 90s / 3min / 10min / 20min / 30min
  • Sensor Luz: 5lux / 15lux / 30lux / 50lux / 100lux / 150lux inhabilitado
  • Zona de Detección: Max.(D x H): 12m x 6m
  • Sensibilidad: 25% / 50% / 75% / 100%
  • Detección de Movimiento: 0.5-3m/s
  • Ángulo de Detección: 150º (en muros) / 360º (en cielo)
  • Temperatura de Operación: -20ºC a 60ºC
  • Protección IP: IP44
  • Distancia: 12 metros (max).
  • Altura máxima de instalación: 6 metros.

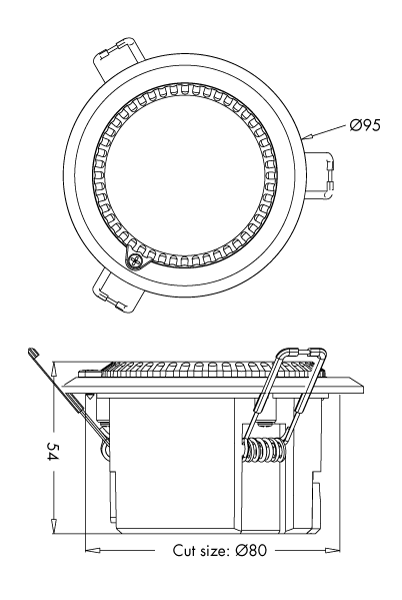

  • Medidas: Ø95mm X 54mm profundidad.
  • Perforación de Instalación: 80mm

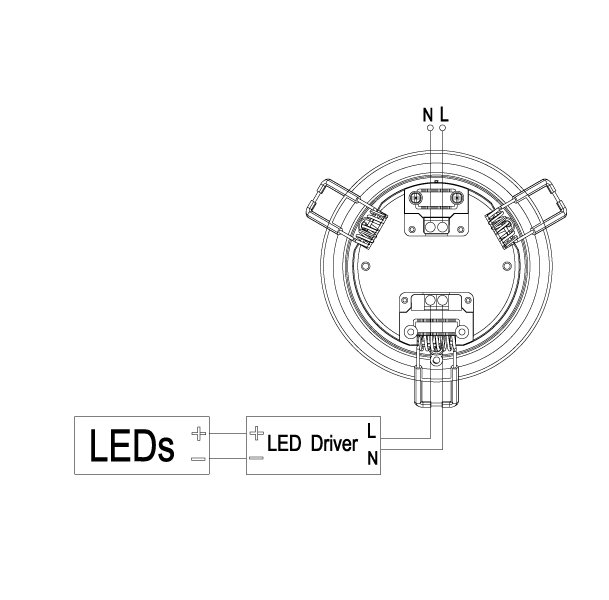

Diagrama de Conexión


Funcionamiento

 Con luz suficiente de ambiente, mantiene las luces apagadas.

Con luz suficiente de ambiente, mantiene las luces apagadas.

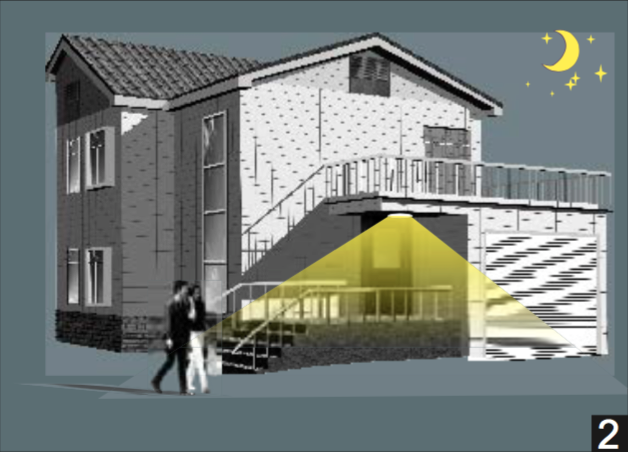

  Con luz insuficiente, el sensor enciende las luces al detectar movimiento.

Con luz insuficiente, el sensor enciende las luces al detectar movimiento.

 Pasado el tiempo de configuración sin detección de movimiento, las luces se apagan.

Pasado el tiempo de configuración sin detección de movimiento, las luces se apagan.

Al detectar movimiento, luz es encendida de forma automática. Al no detectar movimiento, transcurrido el tiempo de configuración la iluminación se apaga.

Patrón de Detección


Patrón de Detección Equipo Montado (Unidad:Mts) Instalación Sugerida 1 - 1.8 mts

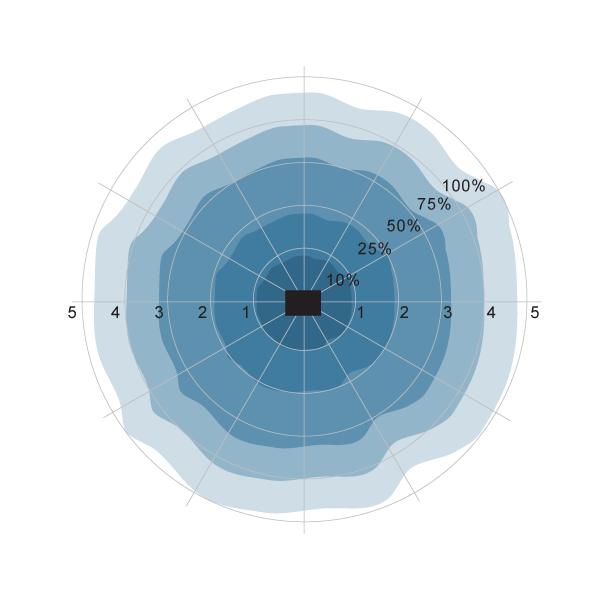

Patrón de Detección Equipo Empotrado (Unidad:Mts) Instalación Sugerida  2.5 - 6 mts
