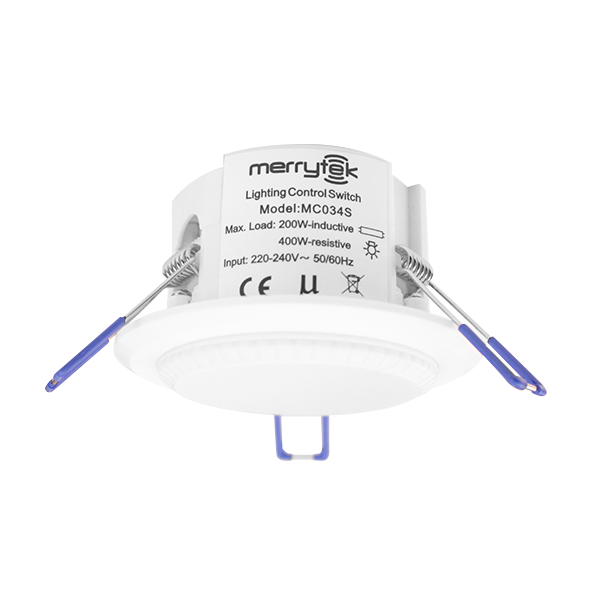

Sensor Ocupación Microondas MC034S

Doble Salida para uso en Baños con Ventilador

mc034s



Ventajas:

  • Capacidad de controlar dos cargas por tiempos distintos. Iluminación y ventilador.
  • Tecnología avanzada de microondas para detectar movimientos finos.
  • Zero-Crossing Point: Proteje al sensor ante "peaks" de corriente.
  • Zona de detección, tiempo y sensor luz pueden ser configurados.
  • Puede ser instalado sobre un cielo falso (sin quedar a la vista) o empotrado en él.

Características:

  • Voltaje de Operación: 220-240VAC (50Hz/60Hz)
  • Carga Máxima: 200W (Inductivo) / 400W (Resistivo)
  • Tedio Frecuencia: 5.8Ghz, Banda ISM
  • Poder de Transmisión: <0.5mW
  • Consumo: <0.8W(standby), 1.5W(operación)
  • Temporizador Canal 1: 5s / 90s / 3min / 10min
  • Temporizador Canal 2: 5s / 5min / 10min / 20min
  • Sensor Luz: 5lux / 15lux / 50lux / inhabilitado
  • Zona de Detección: Max.(D x H): 10m x 4m
  • Detección de Movimiento: 0.5-3m/s
  • Ángulo de Detección: 150º (en muros) / 360º (en cielo)
  • Temperatura de Operación: -35ºC a 60ºC
  • Protección IP: IP44
  • Distancia: 8 metros (max).
  • Altura máxima de instalación: 4 metros.

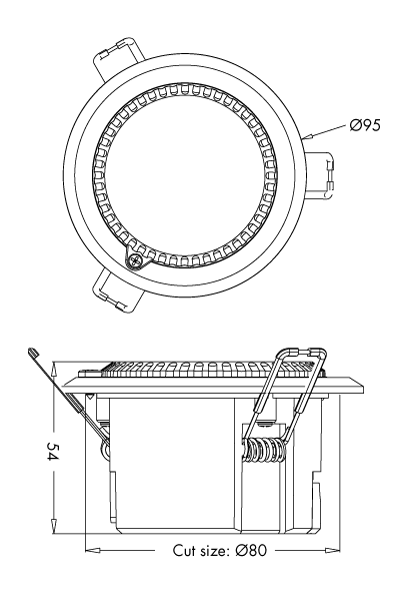

  • Medidas: Ø95mm X 54mm profundidad.
  • Perforación de Instalación: 80mm


Diagrama de Conexión


Funcionamiento

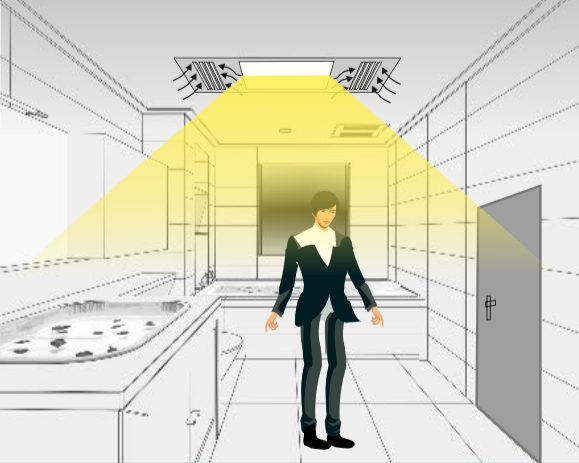

 Al detectar movimiento, enciende luz y ventilador.

Al detectar movimiento, enciende luz y ventilador.

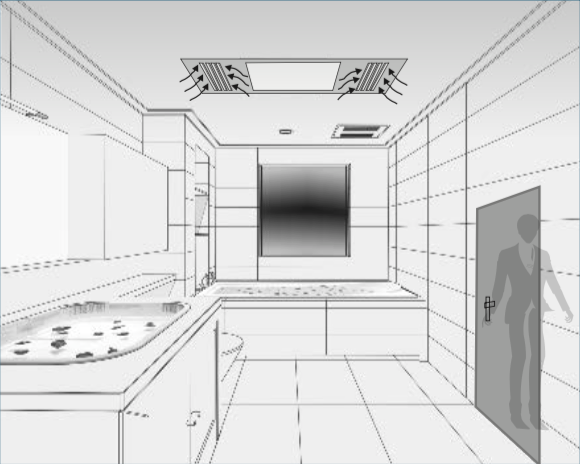

 Después del tiempo configurado si movimiento apaga las luces y deja el ventilador funcionando.

Después del tiempo configurado si movimiento apaga las luces y deja el ventilador funcionando.

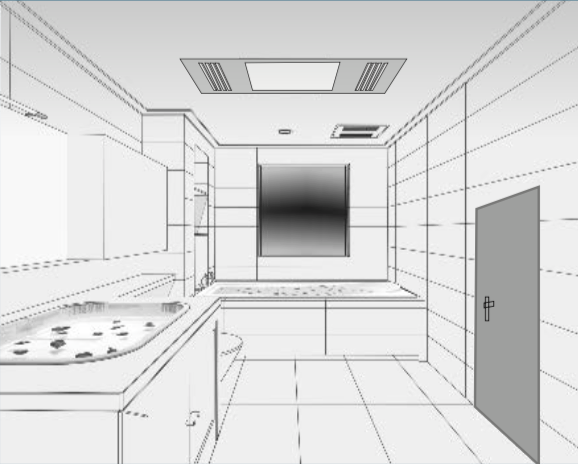

 Después de transcurrido el tiempo para el ventilador, este se apaga.

Después de transcurrido el tiempo para el ventilador, este se apaga.

Al detectar movimiento, luz y ventilador son accionados. Al no detectar movimiento, la iluminación se apaga y el ventilador se mantiene en funcionamiento por el tiempo seleccionado.

Patrón de Detección

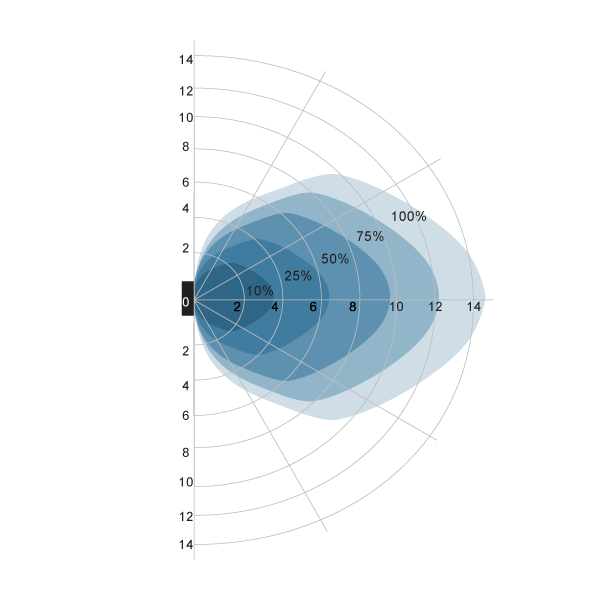

Patrón de Detección Equipo Montado (Unidad:Mts) Instalación Sugerida 1 - 1.8 mts

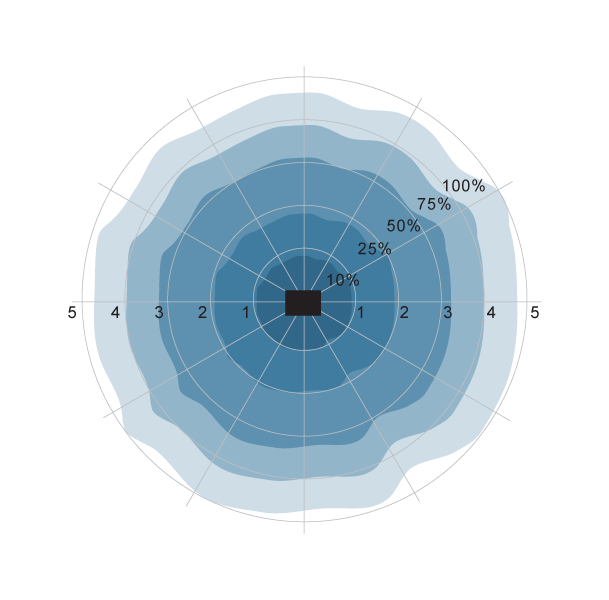

Patrón de Detección Equipo Empotrado (Unidad:Mts) Instalación Sugerida  2.5 - 4 mts
