INSTRUCCIONES INSTALACIÓN PANEL LED


Gracias por adquirir un producto LED de EVOLUX. Nuestra línea de Paneles LED profesionales son fabricados con materiales de primera calidad. Contamos con opciones para control por domótica 0-10V para ajustar el brillo y también KIT de emergencia.

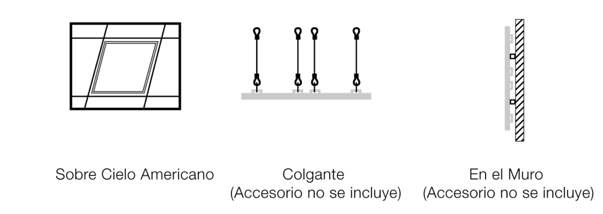

ESQUEMA DE INSTALACIÓN

Instalación Panel LED

EN CIELO AMERICANO

  1. Remover la palmeta de cielo americano.
  2. Conectar el driver y anclar a estructura de seguridad.
  3. Conectar el panel y utilizar sujeción de seguridad (no incluido)
  4. Encajar en estructura de cielo americano.
  5. Asegurar que este no quede muy al límite del borde de la estructura del cielo americano, para evitar caídas del panel ante sismos o movimientos del cielo.

COLGANTE

  1. Marcar los puntos para instalar la piolas (no incluidas).
  2. Conectar el driver y anclar a estructura de seguridad.
  3. Conectar el panel y utilizar sujeción de seguridad (no incluido)
  4. Colgar el panel desde sus asas de soporte.

SOBREPUESTO

  1. Marcar los puntos para instalar.
  2. Conectar el driver y anclar a estructura de seguridad.
  3. Conectar el panel y utilizar sujeción de seguridad (no incluido)
  4. Colgar el panel desde sus asas de soporte.

PRECAUCION DE VENTILACION PARA UN CORRECTO FUNCIONAMIENTO


Para asegurar un correcto funcionamiento y evitar el desgaste acelerado de la luminaria, mantener el contorno disipador libre de objetos o materiales aislantes y así mantener su temperatura de funcionamiento ideal.

Finalmente revise que todo esté en orden y pruebe el correcto funcionamiento conectando la red eléctrica nuevamente. De no funcionar revise los pasos hasta encontrar el problema. De persistir un problema, contactar a personal de EVOLUX.
